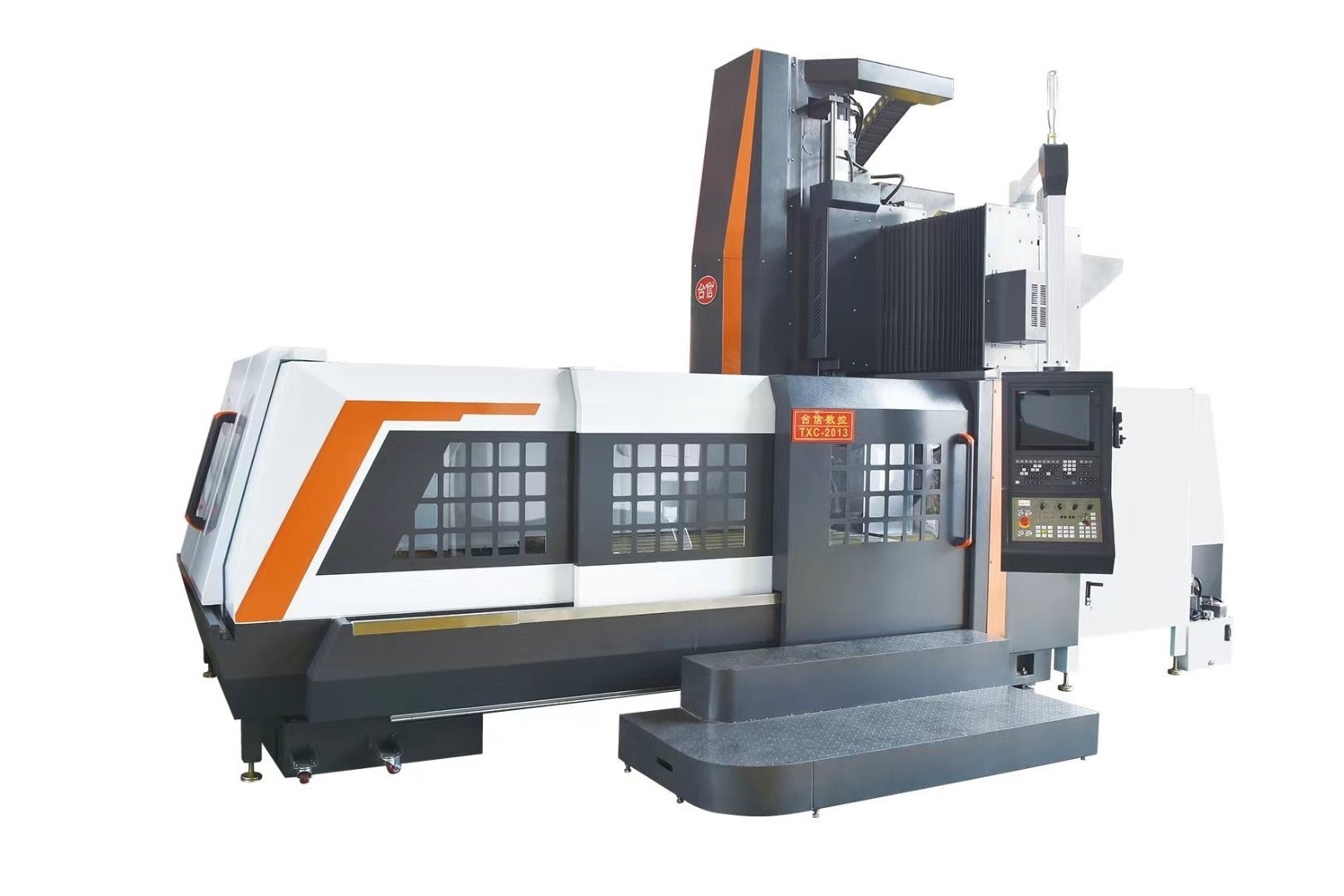

Centrale di lavorazione della serie Gantry TXC-2013

Nome/Modello: TXC-2013

Dimensioni del banco di lavoro: 2000 x 1000 mm

Viaggio su tre assi (X/Y/Z): 2000/1400/800 mm

Distanza dalla faccia finale dello spinello al tavolo da lavoro: 70-870 mm

Larghezza del grilletto: 1400 mm

Specifiche del binario per assi X/Y/Z: 45/45/binario di scorrimento rettangolare

T-Slot (numero - dimensione x spaziatura): 5 - 18 x 120

T-Slot (numero - dimensione x spaziatura): 5 - 18 x 120

BT1 - Fabbricazione di apparecchiature per il trasporto di merci

Velocità massima del mandrino: 8000 giri/min

Motore a fusione: 11 kW

Motore dell'asse X/Y/Z:3/3/3 kW

Specificità della vite a sfera X/Y/Z: 4010 mm

Movimento veloce X/Y/Z: 16/16/15 m/min

Velocità di taglio:1-8000 mm/min

Accuratezza di posizionamento: +- 0,004/300 mm

Accuratezza di posizionamento ripetuta: +- 0,004 mm

Carico del banco di lavoro: 800 kg

Peso della macchina: 7 T

Dimensioni della macchina: 3300 x 2900 x 2800 mm
