Serie del centro di lavorazione del binario lineare (binario lineare a tre assi) TXC-V9

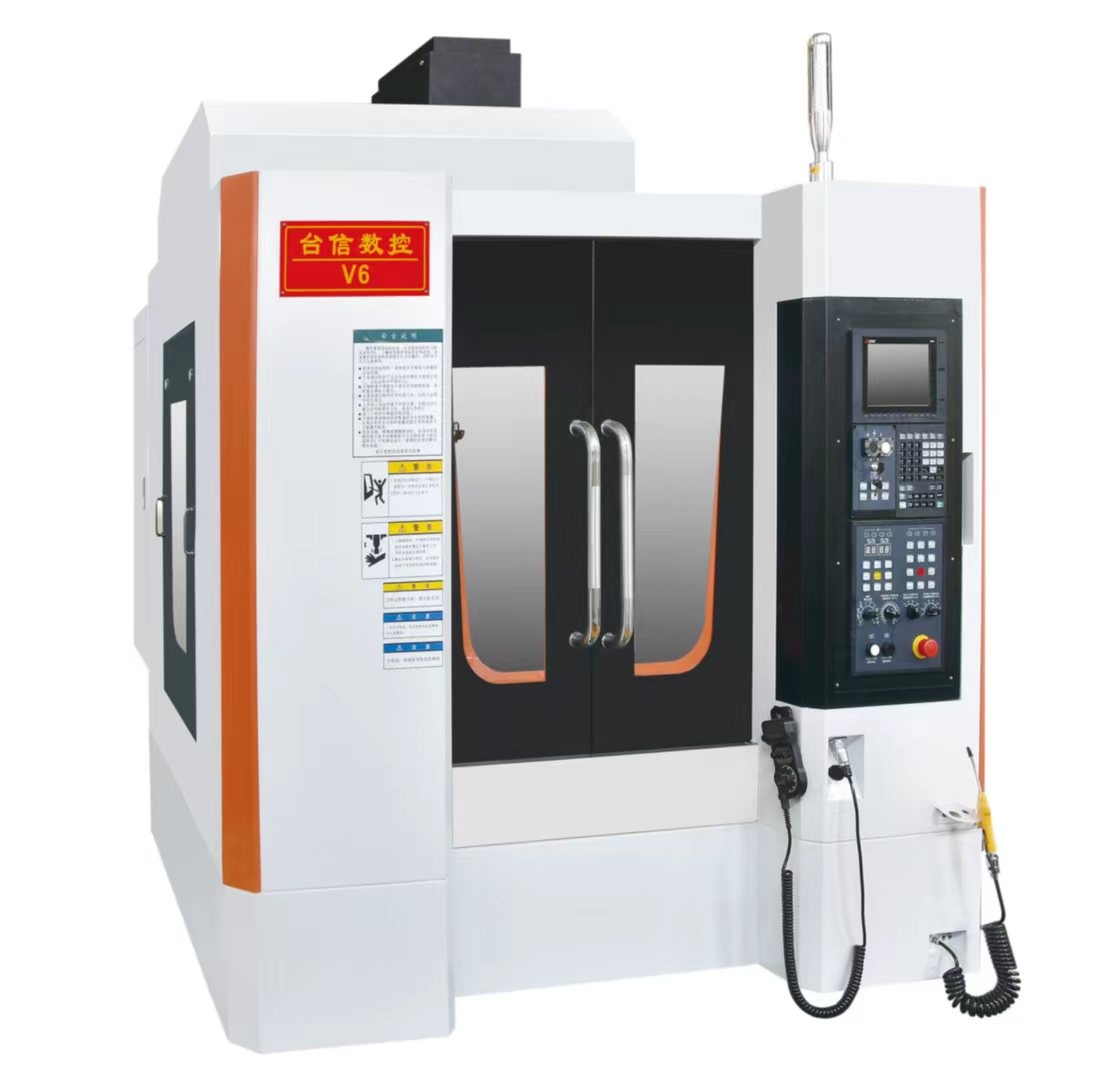

Nome/Modello: TXC-V6

Dimensioni del banco di lavoro: 700 x 420 mm

Viaggio su tre assi (X/Y/Z): 600/450/400 mm

Distanza dalla faccia della punta dello spinello al tavolo di lavoro: 120-520 mm

Distanza dal centro dello spinello alla rotaia guida della colonna: 480 mm

Specificativi della rotaia per l'asse X: 30 mm

Specifiche del binario per l'asse Y: 30 mm

Specificativi della rotaia per l'asse Z: 35 mm

T-slot (numero - dimensione x spaziatura) 5 - 18 x 100

Carico del banco di lavoro: 350 kg

BT1 sistema di misurazione della temperatura

Velocità massima del mandrino: 12000 rpm

Potenza dello spinello: 7,5 kW

Potenza del motore a tre assi X/Y/Z: 1,5/1,5/3 kW

Specifiche della vite a sfera X/Y/Z: 3216 mm

Velocità di attraversamento rapida su tre assi: 48/48/48 m/min

Velocità di taglio a tre assi: 1-12000 mm/min

Accuratezza di posizionamento: ± 0,003/300 mm

Accuratezza di posizionamento ripetuta: ±0,003 mm

Peso della macchina: 4 T

Dimensioni della macchina: 2400 x 2500 x 2600 mm
